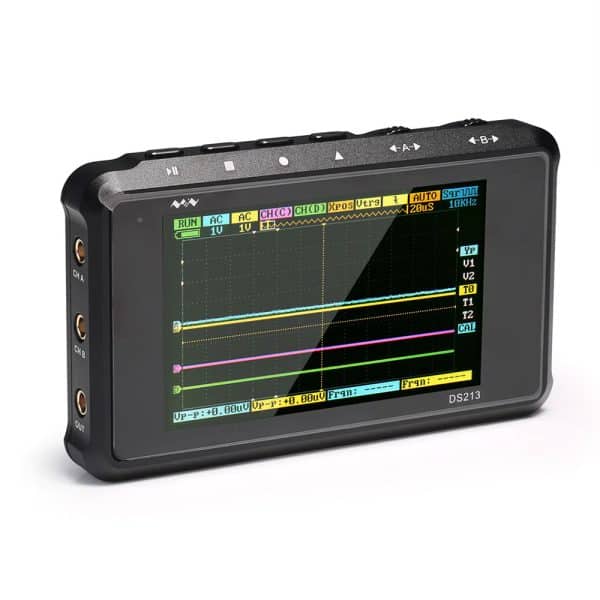

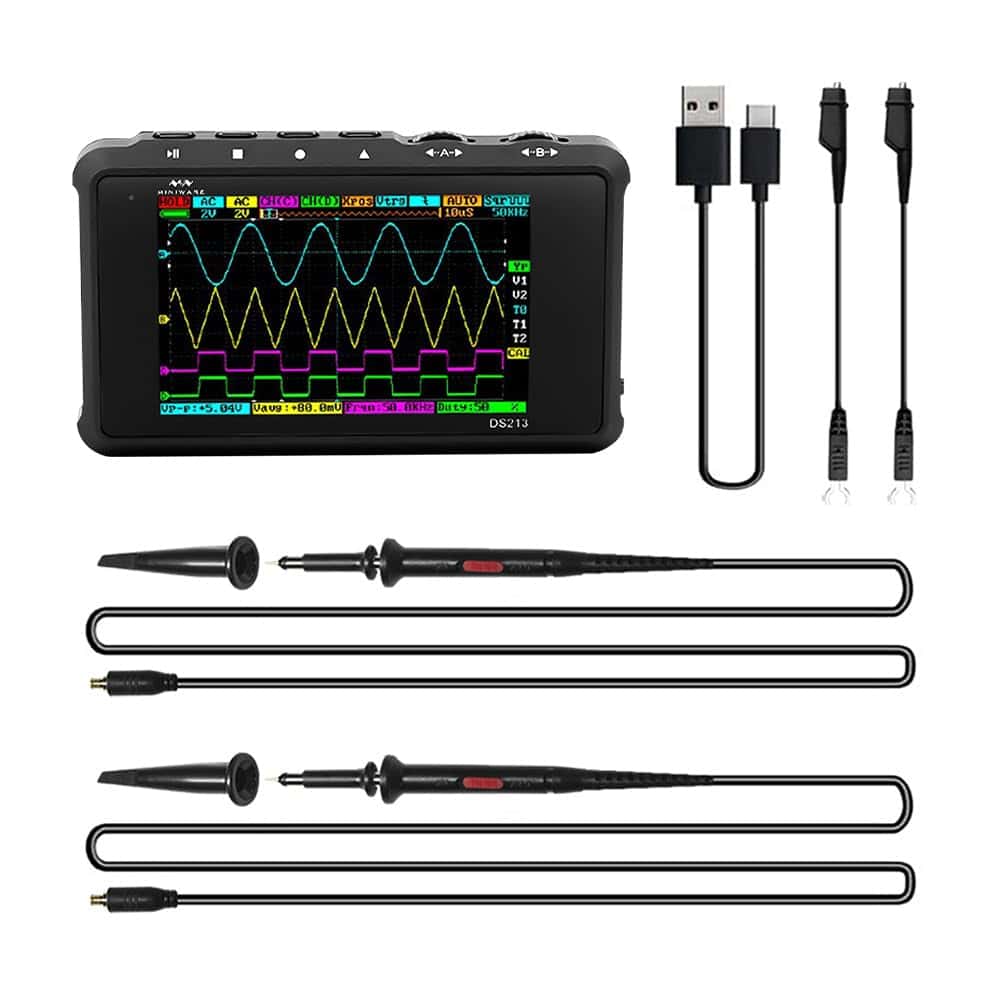

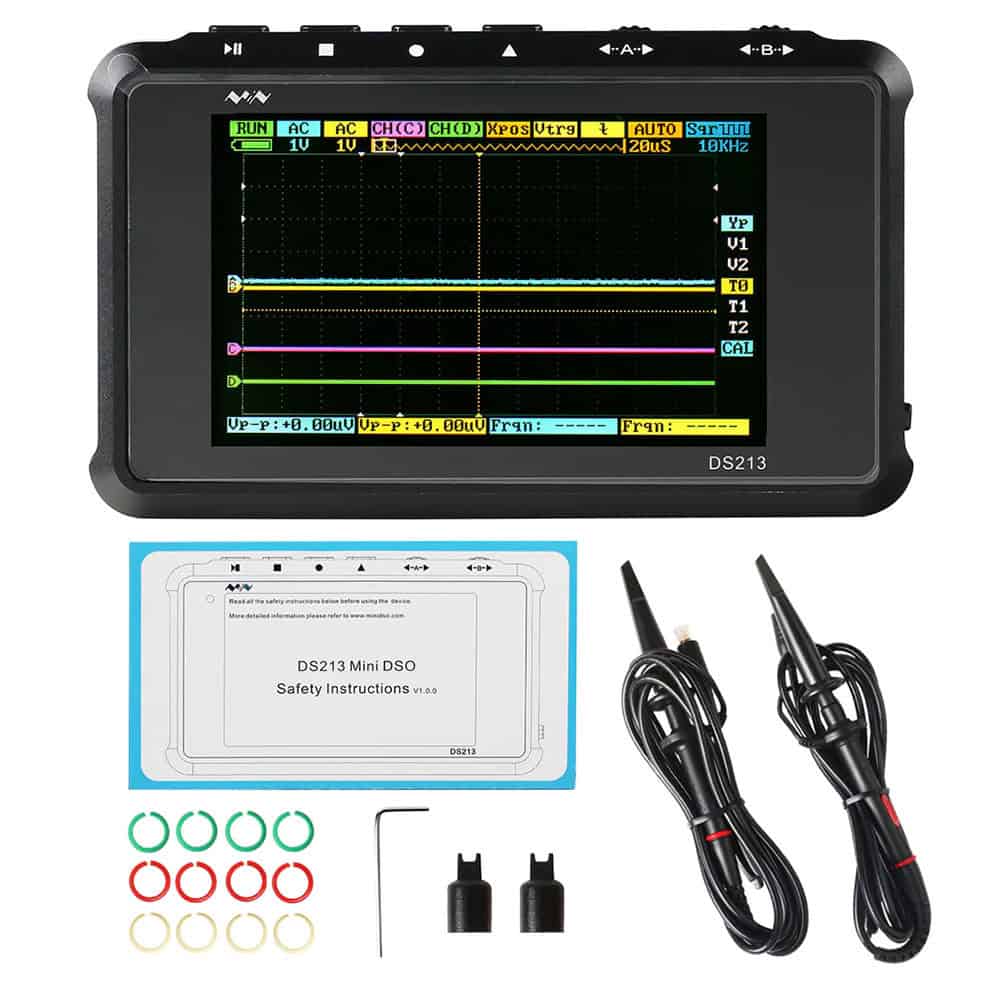

Mini oscyloskop MINIWARE DS213

DS213 to "5-ścieżkowy, 4-falowy" cyfrowy oscyloskop pamięci masowej do ogólnych zadań inżynierii elektronicznej, oparty na rdzeniu ARM Cortex M3. DS213 wykorzystuje układ FPGA do zarządzania trybem sterowania zewnętrznym przetwornikiem ADC i pamięcią podręczną danych. Zapewnia 4 partycje aplikacji do ładowania i aktualizacji do 4 różnych aplikacji firmware. Posiada również wbudowaną pamięć flash USB o pojemności 8 MB do przechowywania przebiegów i aktualizacji oprogramowania układowego. Warstwa aplikacji kodu oscyloskopu jest open source, a użytkownicy mogą tworzyć oprogramowanie układowe oscyloskopu zgodnie z własnymi potrzebami.

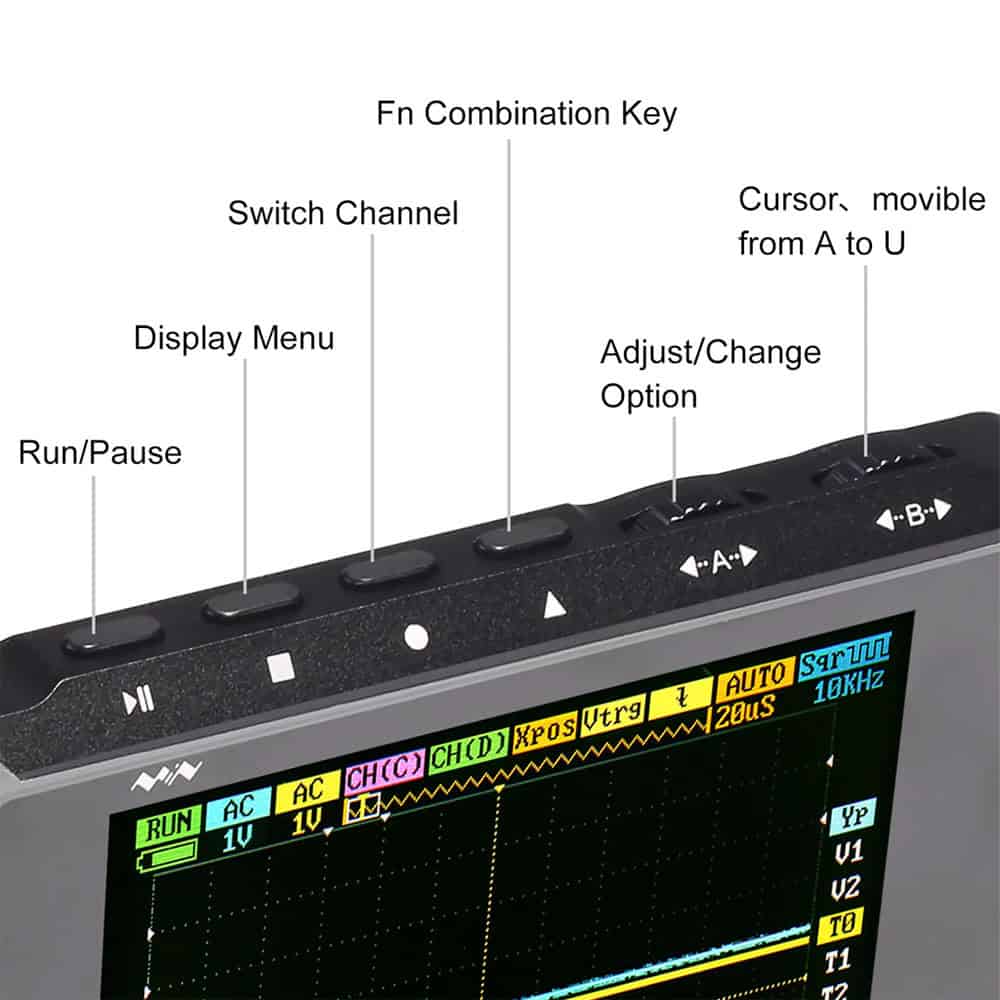

Cechy produktu:

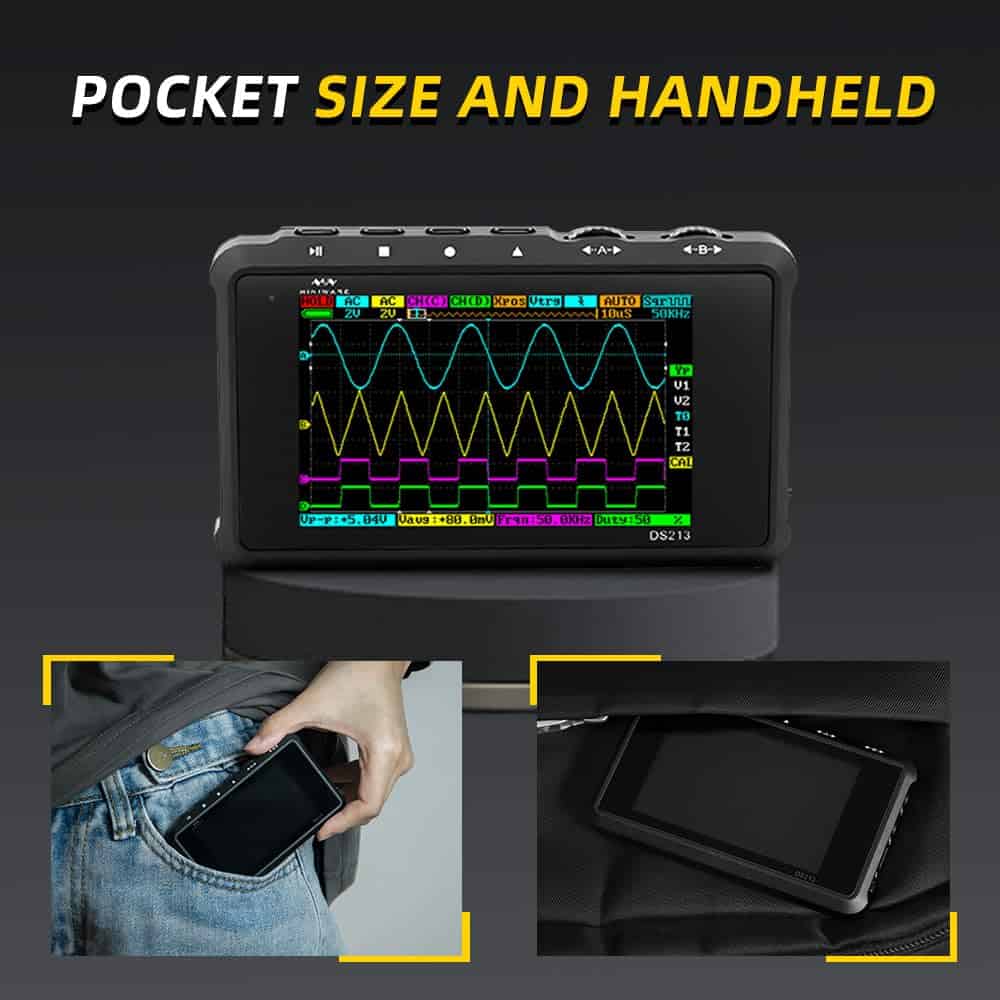

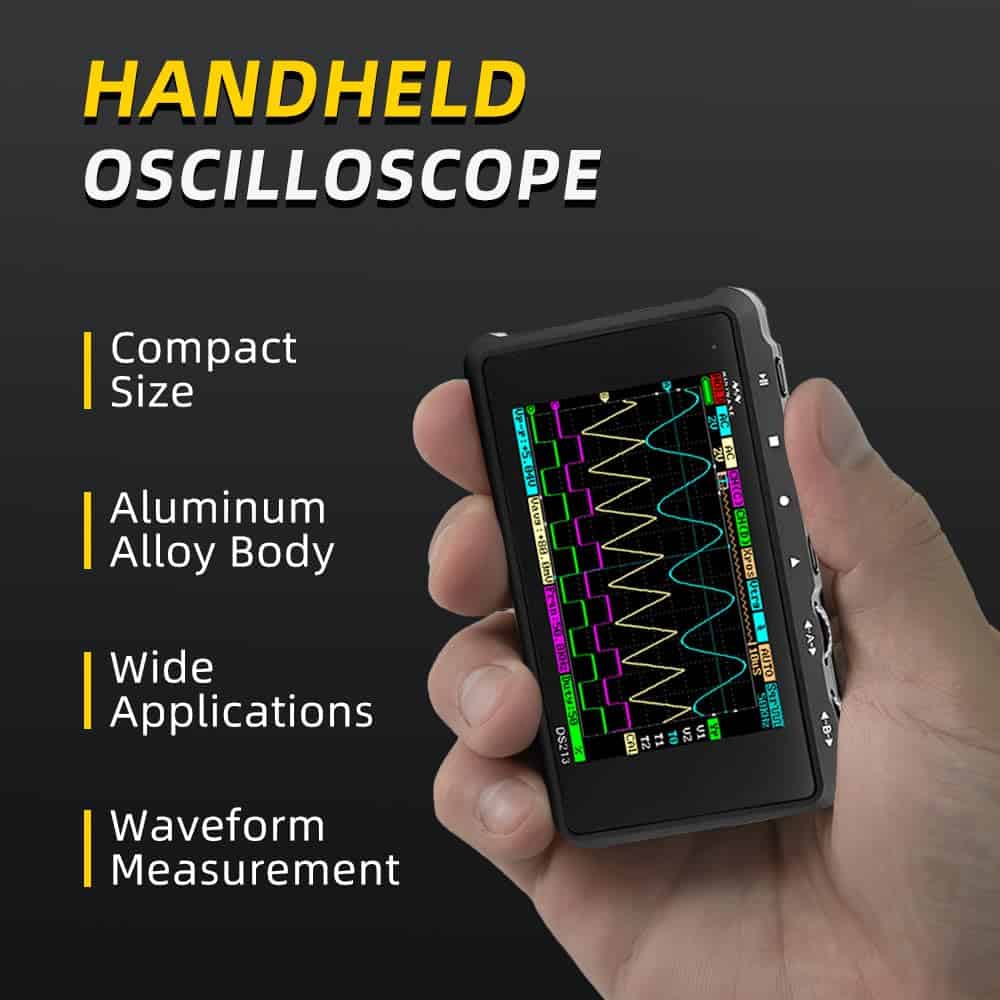

Mały rozmiar, niewielka waga, przenośność i poręczność;
Może przechowywać przebiegi, dzięki czemu analiza przebiegów jest bardziej przejrzysta i skuteczna;
Wiele trybów wyzwalania, obsługa wyzwalania zboczem narastającym/opadającym, wyzwalanie impulsem dodatnim/ujemnym i wyzwalanie logiczne;
Potężna zdolność do przetwarzania przebiegów, może automatycznie mierzyć parametry takie jak napięcie, częstotliwość i szerokość impulsu.

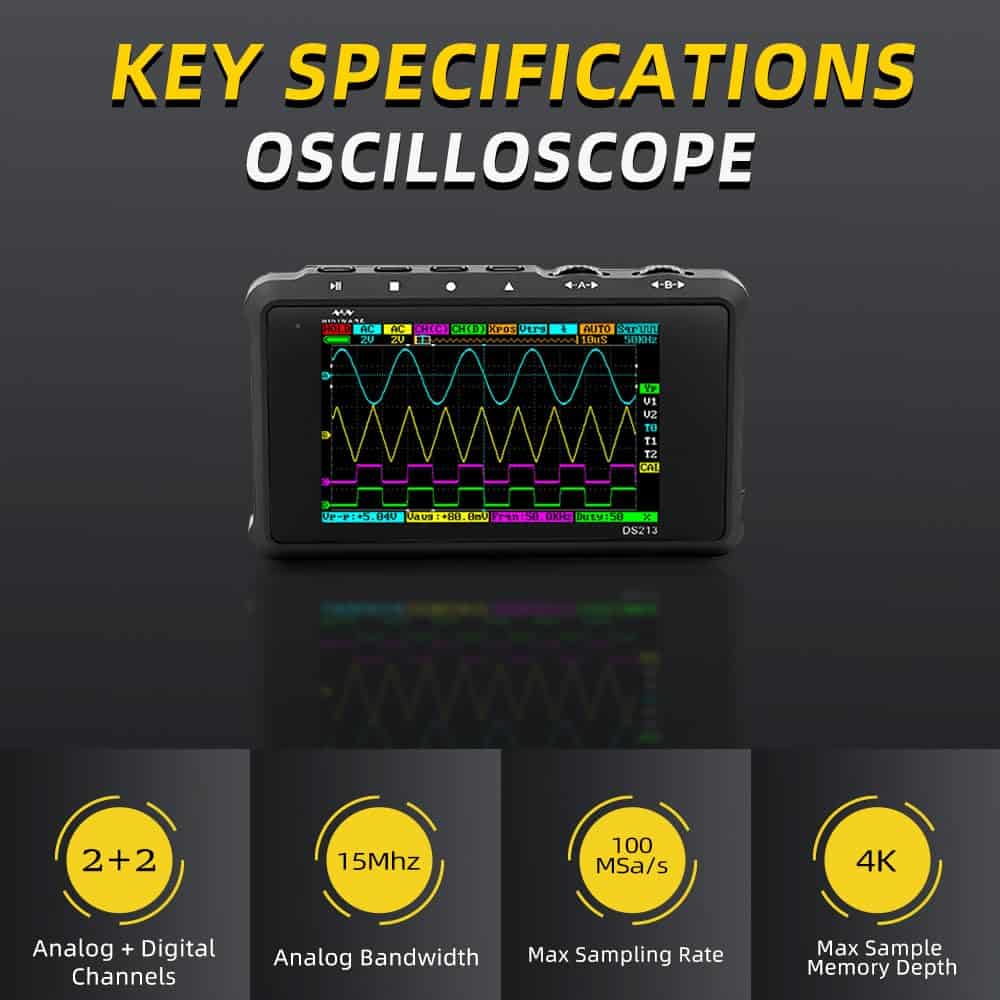

Specyfikacja techniczna:
PROCESOR: ARM Cortex M3
FIFO i sterowanie: FPGA
ADC: HWD9288-100

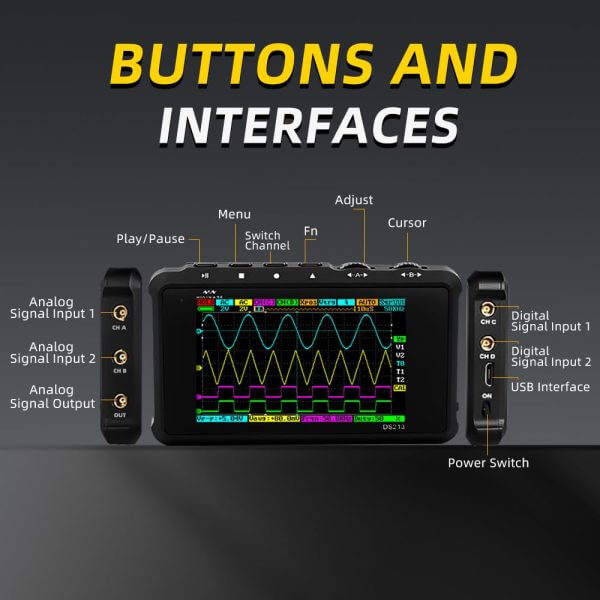

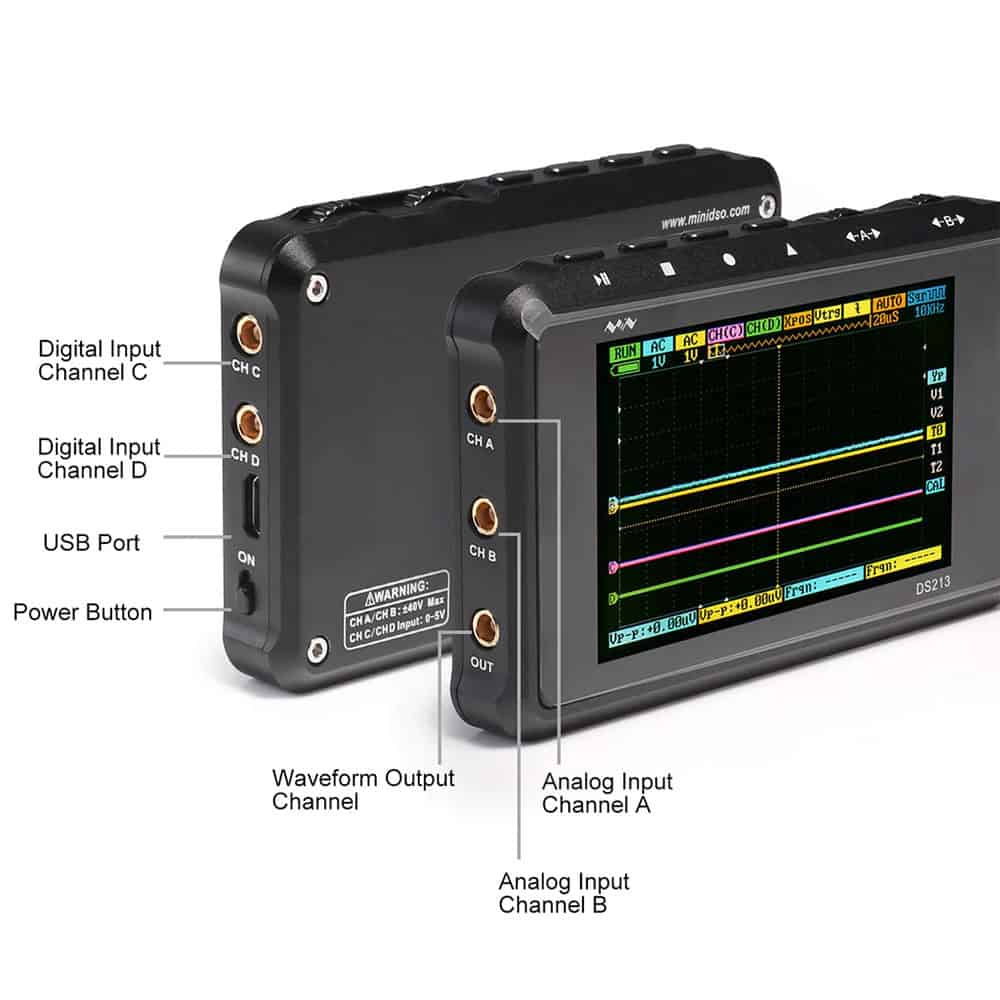

Kanały analogowe: 2（[CH_A] [CH_B]）.
Kanały cyfrowe: 2（[CH_C] [CH_D]）.
Kanał działania: INV [CH_A], INV [CH_B], [CH_A]+[CH_B]、 [CH_A]-[CH_B]、[CH_C]&[CH_D]、[CH_C]|[CH_D]

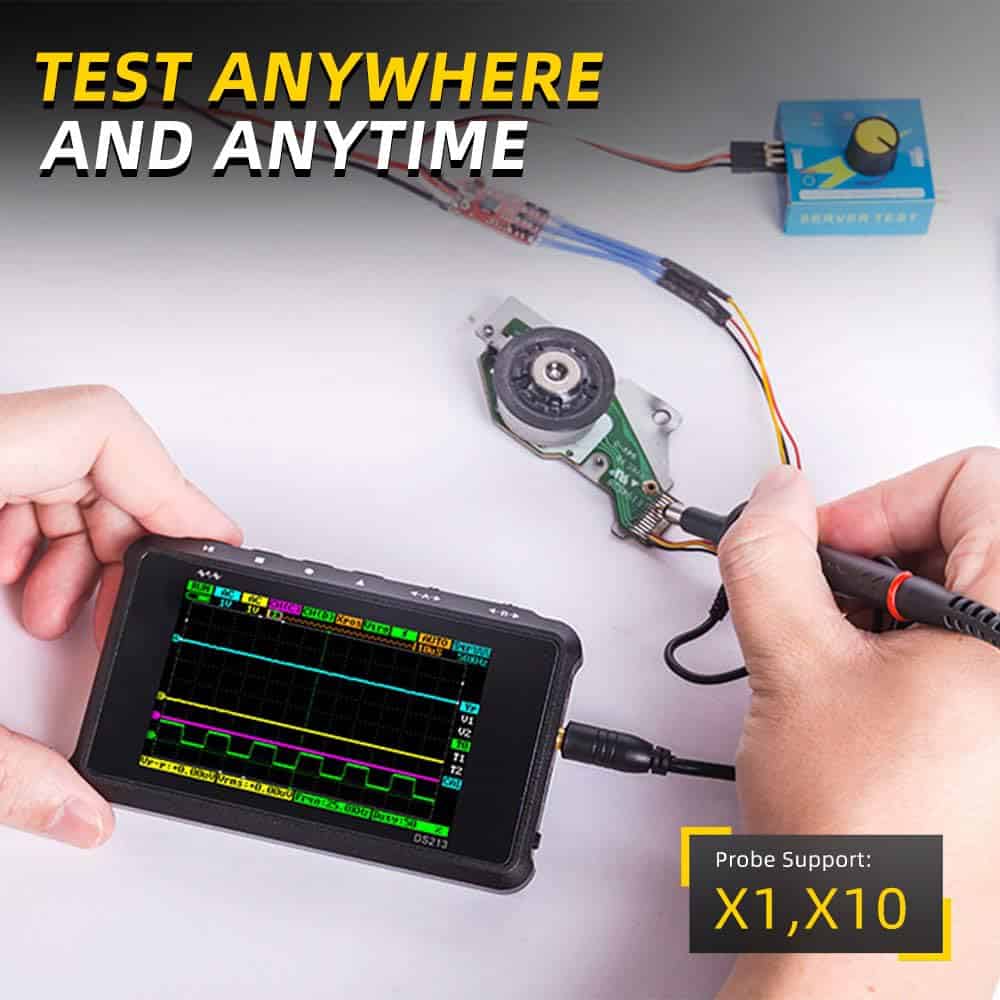

Czułość pionowa: 10mV-10V/div (1-2-5 STEP) (przy użyciu sondy X1)
100mV-100V/div (1-2-5 KROKÓW) (przy użyciu sondy X10)
Rozdzielczość pionowa: 8 bitów
Głębokość pamięci próbek: 4 kanały, 4*4K
Złącze: DC, AC
Maksymalne napięcie wejściowe: ±40 Vpp (przy użyciu sondy X1)
±400Vpp (przy użyciu sondy X10)
Typy wyzwalania: Tryb wyzwalania zboczem narastającym/opadającym, wyzwalanie impulsem dodatnim/ujemnym, wyzwalanie logiczne
Tryb wyzwalania: Automatyczny, Normalny, Pojedynczy, Wolny
Źródło wyzwalania: [CH_A] [CH_B] [CH_C] [CH_D]
Źródło sygnału: Fala kwadratowa: 10Hz do 8MHz, w sumie 20 przesunięć i 3 Vpp Źródła sygnału;
Sinusoida/trójkąt/fala piłokształtna: od 10 Hz do 20 MHz, łącznie 11 zmian i 3 Vpp Źródła sygnału
Pamięć masowa: wbudowany dysk USB 8M
Typy plików: BMP、BUF、CSV
Typy pomiarów automatycznych: Sekwencja sygnału/cykl/współczynnik obciążenia, napięcie szczytowe/wartość wirtualna/wartość maksymalna/wartość minimalna/średnia
Pomiar kursora: Wartość czasu, Wartość amplitudy
Tryby wyświetlania: 4 linie falowe: Linia 1: [CH_A], HIDE
Linia 2: [CH_B], HIDE
Linia 3: [CH_C], REC_1, REC _2, REC _3, REC _4, HIDE
Linia 4: [CH_D], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C]&[CH_D], [CH_C] | [CH_D], UKRYJ
Tryb próbkowania: Próbkowanie w czasie rzeczywistym
Częstotliwość próbkowania: 100M Sa/s
Bateria: 1000 mAh
Rozmiar: 99,5 mm x 58,5 mm x 13,5 mm
Waga: 129 g (z baterią)
Certyfikat: CE, FCC
